1. EASEUS Disk Copy 2.3 によるクローンHDDの作成
2. ノートパソコン分解とハードディスク交換
3. パワーアップした EaseUS Todo Backup 4.0（無償版）登場
4. EASEUS Todo Backup Home 2.0 によるバックアップイメージの作成（リカバリー用）
5. EASEUS Todo Backup Home 2.0 によるバックアップイメージの復元
6. 新HDDのパーティション拡張

※Macノート HDD交換とOS X のクリーンインストール&バックアップ・リストア編はこちら

【WinBook WA5514PBの概要】　〜詳細仕様はこちら
Core2DuoT7250/2G 120G DVDスーパーマルチ 無線LAN 15.4TFT Vista Home Premium Office2007 ワンセグTV

■ HDD丸ごとコピーとは？
ハードディスクに記録されているMBR（マスタ・ブート・レコード）やパーティションテーブル、OS、ファイルシステム、アプリケーション、各種設定データ、ユーザーデータといった情報すべてを、文字通り丸ごとコピーすること。

■ HDD丸ごとコピーの方法
HDD丸ごとコピーの方法には、クローンHDD作成とバックアップイメージ作成の2つがある。

• 「クローンHDD」とは、現HDDとまったく同じクローンHDDを作る。復元の手間が要らず１回のコピー作業で済む。コピー先（クローンの作成先）HDDのデータは全て消えるのでこの点を要注意。
• 「イメージファイル」とは、HDDの全データをOSごとイメージ化してファイルとして保存する。イメージ作成と必要に応じて復元作業で元へ戻すという２回作業が必要。

• ディスク容量アップなどでHDD交換・引越しの場合は、
  • クローンHDDで、現HDD → 新HDD にデータを丸ごとコピーし、新旧HDDを交換する
  • 現HDDはバックアップとして残してもよいし、HDDケースに入れて外付けHDDとして活用する
• ディスク・クラッシュやウィルス感染などの不測の事態に備えてリカバリーを作成する場合は、
  • 現HDDをイメージファイル化し、DVDや外付けHDDなどの外部ドライブにファイル保管
  • 不測の事態時に、バックアップイメージをHDDに復元する（OSが起動できない時は bootable CDを使う）

• クローンHDD作成には、CD起動のDisk Copy が機種やOSに依存せず使い易いが、新HDDのパーティション構成は現HDDと同じになる。Partition Master はパーティション操作ソフトだが、クローンHDD作成もでき同時にパーティションのリサイズもできる。〜 Disk Copy VS Partition Master詳細比較
• バックアップイメージ作成には Todo Backup Homeを使う。クローンHDD作成やスケジュールバックアップもできるフリーとは思えないほど豊富な機能。さらにイメージ復元時にはパーティションのリサイズも可能。

■ パワーアップした EaseUS Todo Backup 4.0（無償版）登場（2012.3.15追記）
この記事をアップしたのが去年の1月末、この1年の間にバージョンが 2.0 から 4.0 まで上がっていたのには驚かされた。V2.0からの主なバージョンアップ内容は（詳細：上記比較表Version履歴のリンク先参照）

• Windows 8 サポート、Windows PE 環境での USB3.0 のサポート。（V4.0.0.5から）
• “GUIDパーティションテーブル（GPT）(注)”で管理されたディスクに対応、2TB以上のHDDのバックアップ・リストア、ディスククローンが可能となった。（V4.0から）
• ユーザーインターフェイスがシンプルなものに刷新され、（V4.0から）〜画面はこちら
  • ［Home］タブからすべての作業を行えるようになった。（従来はバックアップやリストアといった作業ごとにタブを切り替え）
  • 新たに追加された［Management］タブでは、過去に行ったバックアップとスケジューリングされたバックアップが一覧リストとして表示され、リスト上からリストアや設定の変更などを行える。
• バックアップ先の指定だけでOSを含むシステムのバックアップができる「ワンクリック・システムバックアップ」機能の追加。（V3.0から）
• 2度目のバックアップからは追加や変更があったファイルのみをバックアップする差分バックアップ機能を利用できるようになった。（V3.0から）
• Windows PEをベースとした起動ディスクの作成が可能となり、異なるハードウェアへのイメージファイルを復元する機能などが追加されている。（V2.5.1から）
• 指定した保存期間が過ぎた古いイメージファイルを自動で削除する機能の追加。（V2.5.1から）

■ ハードディスク引越し＆バックアップイメージ作成

■ 作業の流れ
　　ノートPC　　　　　（�A新旧HDD交換）−−→ノートPC−−→（�C新HDDパーティション拡張）−−→ 運用
　　　｜　　　　　　　　　　　　↑　　　　　　　　｜　　　　　　　　　　　　　　　　　　　　　　　　↑
　　　｜（�@クローン作成 107分）｜　　　　　　　　｜（�B新HDDイメージ作成 20分）　　　　　　　　　｜
　　　↓　　　　　　　　　　　　｜　　　　　　　　↓　　　　　　　　　　　　　　　　　　　　　　　　｜
　　USB接続 新HDD−−−−−−−　　　　　　　USB接続 保存用HDD−−−→ 必要に応じて（�Dイメージ復元 57分）

■ 選定した新HDD
・現HDD：Western Digital Scorpio WD1200BEVS 2.5インチ9.5mm 120GB SATA/150 5400rpm 12.0ms 8MB
・新HDD：日立GST Travelstar 7K500 HTS725050A9A364 2.5インチ9.5mm 500GB SATA/300 7200rpm 12.0ms 16MB
　　　　　（非ビッグセクターモデル、OSはVistaなのでディスク容量の壁＝BigDrive問題はクリア）

■ 交換用HDD選びのチェック項目
現HDDの型番は、デバイスマネージャのディスクドライブで調べられる。

1. HDDのサイズ：2.5インチ（ノート用）か 3.5インチ（ディスクトップ用）。2.5インチは厚さ9.5mmが一般的だが12.5mm、7mmなどもある。サイズを間違えると、当然搭載できないので注意が必要。
2. インターフェース：IDE（UltraATA）か SATA（Serial-ATA）。コネクター形状が違い互換性がないので間違えないように。最近のPCは SATA が主流。
3. ディスク容量の壁：120GB以下から160GB以上に容量アップする時は特に注意。〜 詳細はこちら

   • IDEドライブの場合、BIOSやOSなどの制約でディスク容量の壁がある。以下の制約について確認する。
     • 32GB：Win95/98PCのFAT32の制約、Win2000以降はNTFSにすればこの壁はなくなる
     • 137GB：BigDrive 非対応 PC や、2002年以前に発売された PC は対象になる
   • SATAドライブの新しいパソコンでは BigDrive 問題（137GBの壁）は基本的には解決済み。だが、
     • 初期の WinXP や Win2000 では1パーティションの容量に BigDrive 問題が存在する。
     • Win2000であればSP3かつレジストリ編集でLBAの48bitを有効にする、WinXPであればSP1以降で BigDrive に対応している。Vista、Windows 7 は問題ない。
   • また32ビット版の Windows では総容量 2TB 超のドライブを扱えない 〜 詳細はこちら
4. ビッグセクター(4KB)モデル：500GB以上のHDDでAdvanced Format Technology(AFT)（＝4KBセクター）採用モデルが2010年以降出始めた。WinXP 以前の OS は 4KBセクターの HDDには対応していないので注意が必要。Vista、Windows 7 は対応してるので問題ない。2011年1月末現在の4KBセクター採用モデルは以下の通り。
   • 2.5インチ9.5mm：日立 Travelstar 5K750/7K750シリーズ(500/640/750GB)、Western Digital Scorpio Blue WD7500BPVT(750GB)、東芝 MKxx59シリーズ(640GB/750GB)
   • 3.5インチ：Western Digital Caviar Green EARSシリーズ(1/1.5/2TB)、サムスン HD204UI(2TB)
     （参考）3.5インチHDDでビッグセクタでないものは、日立 Deskstar 7K2000/7K3000シリーズ(1.5/2/3TB)、Western Digital Caviar Black FASS/FAEXシリーズ(1/1.5/2TB)、サムスン HD203WI(2TB)、Seagate ST32000542AS(2TB)
   • 4KBセクター採用モデルは、物理セクタサイズ 4KB、論理セクタサイズ 512Bという互換性を維持したものだが、WinXP で使用する時は、アラインメント調整を行わないとパフォーマンスが極端に落ちるので、
     • VistaかWindows 7でパーティション切りとフォーマットを行った後 WinXP に付け替えるか、
     • パーティションアラインメントを行う修正ツールで物理セクタとクラスタのズレを修正する
     必要がある。

5. その他の性能：1〜4項の選定さえ間違えなければ、その他の性能は取り敢えず気にしなくていい。

   • SATA�T（SATA/150＝1.5Gb/s）の PC に上位規格の SATA�U（SATA/300＝3Gb/s）のHDDを取り付けても、転送速度は PC側の下位規格 SATA�Tに制限される。SATA�T/ �U は転送モードの種類で、それと同じかそれより大きな数字の物を買えば、下位互換で動くので問題ない。
   • 回転数（5400rpm/7200rpm）、平均シーク時間（12.0ms）、キャッシュ（8MB/16MB）は読み書きの速度が違うだけで、早い方が良いなら数字の大きいものを選ぶとよい。回転数は騒音、発熱、消費電力にも影響する。
   • ディスクの枚数（プラッタ数）は、同じ容量同士なら枚数の少ない方がデータ密度が高く、 高速に読み書き出来るとされている。他にも少ない方がディスクの重さが軽い分低消費電力であるとか、モーターへの負荷が軽く寿命においても有利とか、内部での空気抵抗や乱流が少ない分低発熱であるといわれている。
   • その他、今は流体軸受けが主流なので流体かどうかは気にしなくて良い。ベアリングと比べ、全体的に低発熱で非常に静かになっている。

1. 上の「フリーソフト機能比較」にあるリンクからEASEUS Disk Copy 2.3 をダウンロードする。ダウンロードした dc.zip を解凍してできた、DiskCopy2.3.iso を CD-R に焼く。
2. CD-R に焼く時は「イメージをディスクに書き込む」方法で焼く。普通に「データをディスクに書き込む」方法で焼いたのではbootable CDにならないので注意する。
   Windows 7 以外のOSでは、Windowsを使用してISOイメージからディスクを作成することができないので、この機能を備えたCD/DVDライティングソフトを利用する。私はPC付属のRoxio Easy Media Creator Home 9を使用した。

（２）bootable CDから現HDDのクローンを新HDDに作成

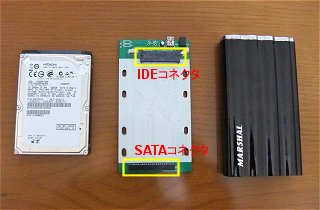

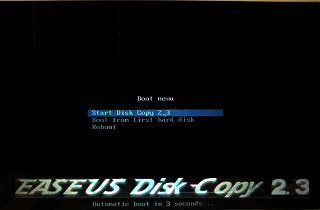

新HDDをHDDケースに入れ、外付けHDDとしてUSBに接続。利用できるインターフェースはIDE・SATA・SCSI・Firewire(IEEE1394)・USB。	bootable CDの起動が終わるとBoot Menuが表示される。Start Disk Copy 2.3 を選びEnter。

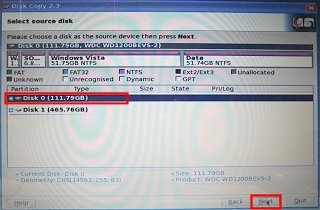

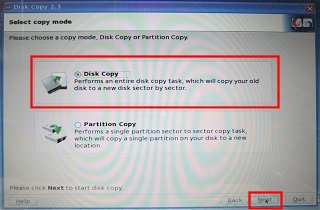

HDD丸ごとコピーするので Disk Copy を選択しNext。	コピー元HDDの選択。現HDD（120GB）である Disk0 を選択しNext。

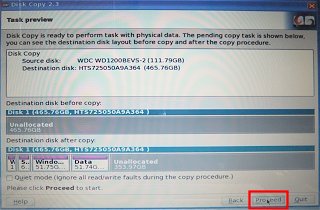

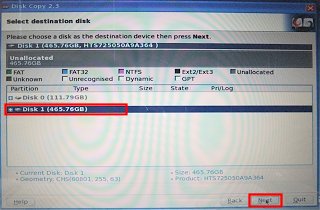

コピー先HDDの選択。新HDD（500GB）である Disk1 を選択しNext。	コピー設定の確認画面。上段にコピー元とコピー先のHDD情報、下段上にコピー先の現在のディスク構成、下にコピー後のディスク構成が表示される。OKならばNext。

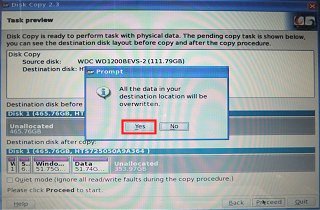

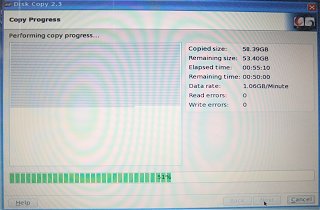

コピー先HDDの全データは上書きされますのポップアップの最終確認がでる。コピー先HDDのデータを全て消去してクローンHDDを作成するならYesを押す。	ディスクコピー開始。進捗状況がバーに表示され、残り時間も表示されるので気長に待つ。120GBのクローンHDD作成に1時間47分、転送レートは1.05GB/分。

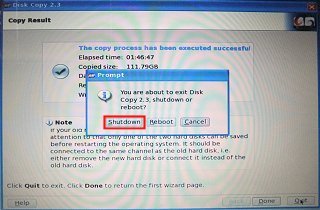

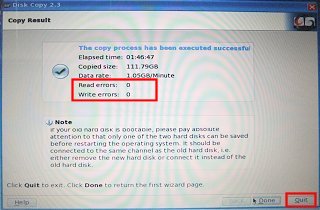

コピー完了画面。Read/Write errorがゼロなのを確認し、Note(注意)に従って新HDDをUSBから抜きQuitを押す。	終了or再起動のポップアップがでるのでShutdownを押してクローンHDD作成終了。

■ ノートパソコン分解とハードディスク交換（SOTEC WinBook WA5514PBの場合）
パソコンを分解した場合、パソコンメーカの保証を受けられなくなります。
（参考）IO DATA ノート用内蔵HD取付、BUFFALO ノートPC内蔵HDD交換手順

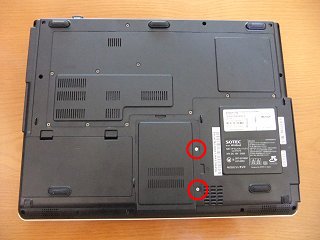

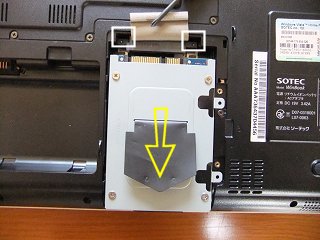

本体からバッテリーをはずし、○部のねじ2本をはずしてカバーをはずす。	□部に指を入れ、ハードディスクを矢印方向にゆっくり引いてコネクタをはずす。

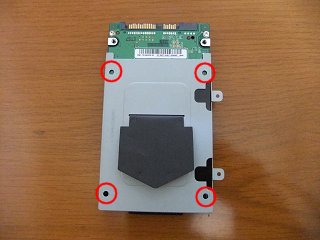

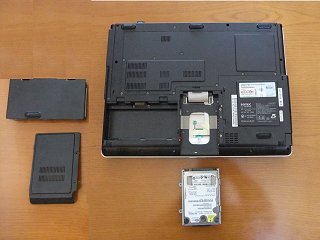

本体からハードディスクを取り出す。右端を少し持ち上げ気味にすると取り出し易い。	○部のねじ4本をはずし、固定金具からハードディスク取り出し完了。逆の手順で新HDDを取り付ける。
	新HDD取り付け後、電源投入すると、新しいハードウェアが見つかりましたのメッセージの後、変更を適用するための再起動が要求される。再起動してすべて完了。 交換してみての第一印象は、OSの起動が早くなった。HDD自体の騒音は意外と静か。ファンの回る回数も減り発熱も殆ど気にならない。

■ EASEUS Todo Backup Home 2.0 によるバックアップイメージの作成（リカバリー用）
ディスク・クラッシュやウィルス感染などの不測の事態に備えてリカバリーイメージを作成する。

（１）インストール

1. 上の「フリーソフト機能比較」にあるリンクからEASEUS Todo Backup Home 2.0 をダウンロードする。
2. ダウンロードが完了したらインストーラである tb_home.exe をクリックして実行する。
3. デスクトップにできる EASEUS Todo Backup Home 2.0 のアイコンをクリックすれば本体が起動する。

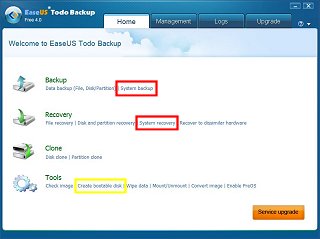

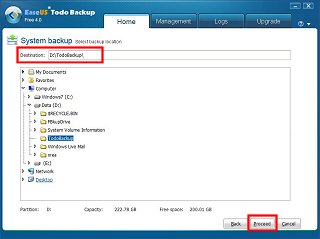

EaseUS Todo Backup 4.0 の初期画面。OSを含む Cドライブを「ワンクリック・システムバックアップ」するには Syatem backup（赤）をクリック。bootable CDを作成する時は Create bootable disk（黄）をクリックする。	下のツリーからバックアップ先を選択すると、バックアップ先欄（赤）にイメージを保存するバックアップ先のパスが自動入力される。Proceedボタンをクリックするとバックアップが開始する。

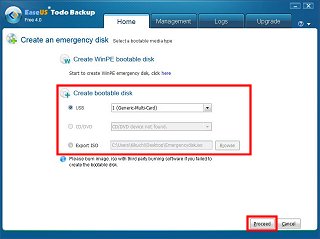

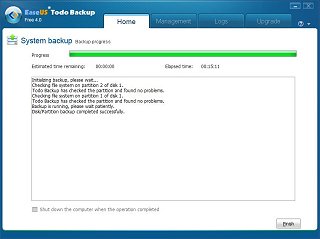

イメージ作成完了画面。イメージ作成が開始されると、進捗状況がバーに表示され、残り時間も表示される。エラーがないことを確認し Finish を押して終了。今回新しく購入したモバイルノートPC（CD/DVDドライブ非搭載）のCドライブ222GB（内使用容量31.9GB）と隠しドライブSystem Reserved 0.2GB(注1) のイメージ作成に15分11秒、イメージ容量14.7GB。	bootable CD作成ドライブには USB(注2) か CD/DVDドライブが指定できる。また他のライティングソフトで焼くための ISOイメージ作成の選択も可能。今回は USBメモリー に起動ディスクを作成したいので USB にチェックをいれ、プルダウンメニューから ドライブを選び Proceed を押す。USBメモリーフォーマット後、1分も経たずに完了、エラーがないことを確認し Finish を押して終了。

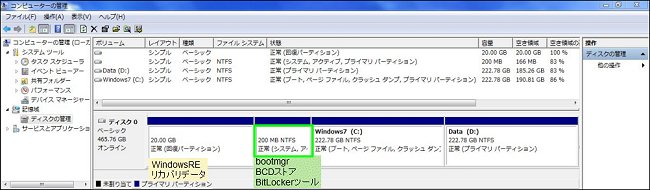

（注1）Windows 7では、これまでのWindowsにあった C、Dドライブ、回復パーティション（リカバリー領域）のほかに「System Reserved」という200 MBのシステム予約領域（緑）が新たに設けられた。この領域を使って起動することにより、Windowsのマルチブート化がより一層簡単になり、マルチブート環境を構築してもトラブルに遭遇しにくくなる。

（注2）SOTEC WA5514PBの Fキー割付は以下の通り。”SOTEC”ロゴが消えた直後、画面が黒くなったらFキーを数回押す。

• F2 キー：BIOS設定（デフォルト起動はCD/DVD→HDD→USBの順）
• F5 または F9 キー：ブートマネージャー（開始するOSの選択やメモリー診断ツール）
• F8 キー：詳細ブートオプション（コンピュータの修復や Safeモード）
• F12 キー：通常は、起動ドライブを一時変更する”ブートメニュー”だが、WA5514PBの場合、サポートされていない（使えない）ので USBメモリー起動をしたい時は BIOS設定 でUSBの起動順位を上げる。

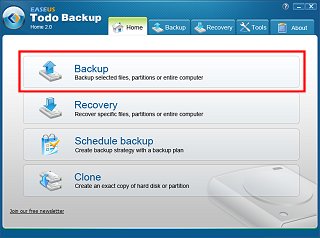

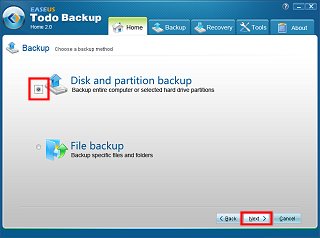

Todo Backup Home 2.0 の初期画面。OSごとHDDの全データをイメージ化するには Backup をクリック。	Disk and partition backup のチェックを確認しNext。

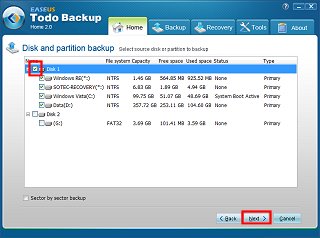

バックアップイメージのファイル名を□欄に入力しNext。bootable CDからのリカバリー時にファイル名を読めなくなるので名前には日本語を使わない。コメント欄に日時・内容を書いておくと後で管理が楽。なくてもよい。	バックアップイメージを作成するディスク Disk1 にチェックをいれNext。

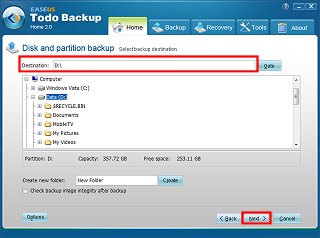

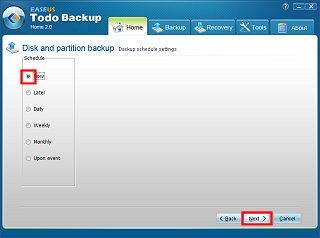

バックアップイメージの保存場所を下のツリーから選択し、□欄に正しく設定されてるかを確認してNext。	すぐにイメージ作成を開始するので Now にチェックがあることを確認しNext。

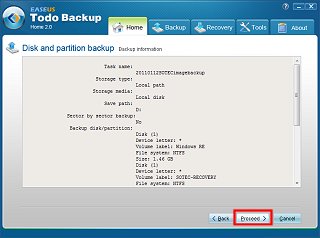

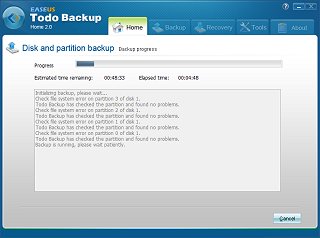

イメージ作成設定の確認画面。今までの設定が表示されるので中身を確認後OKであれば Proceed を押す。	イメージ作成開始。進捗状況がバーに表示され、残り時間も表示される。

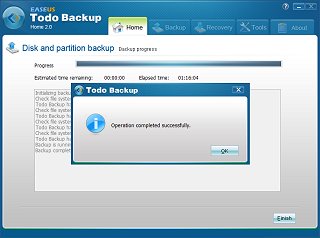

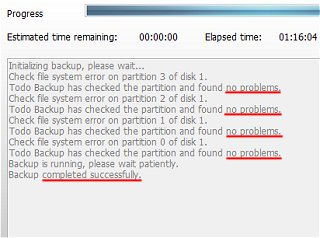

イメージ作成完了画面。エラーがないことを確認（右図）しOKを押して終了。	完了画面の拡大図。新HDD120GB（残りは未割り当て領域）のイメージ作成で20分、イメージ容量31.7GB。新HDDパーティション拡張後の500GBで76分、142.3GB。

（３）bootable CDの作成
OSが起動できない時のためにOSがなくてもEASEUS Todo Backup Home 2.0を実行できる bootable CD をあらかじめ作っておく。Windowsを使用しないでバックアップイメージを復元できる。

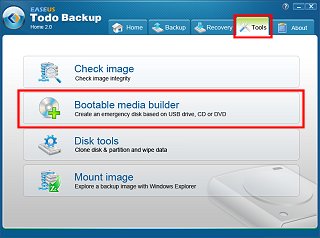

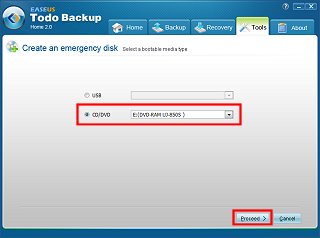

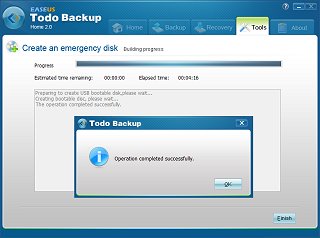

	bootable CDの作成は、Todo Backup Home 2.0 起動後 Tools タブに切り替え Bootable media builder をクリック。 bootableドライブには、USBかCD/DVDドライブが選択できる。CDを作成するので CD/DVD にチェックをいれ、プルダウンメニューから Eドライブ を選び Proceed を押す。 CD作成開始。約4分で完了、完了のポップアップがでるので OK をクリックして終了。

■ EASEUS Todo Backup Home 2.0 によるバックアップイメージの復元
bootable CDでバックアップイメージの復元が正常に行えるかを確認するため、バックアップイメージの復元を行う。

（１）bootable CDによるリカバリー

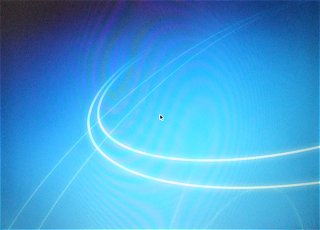

bootable CDの初期画面。Boot menuから EASEUS Todo Backup を選択しEnter。	起動中画面。しばらく待つとTodo BackupのRicoveryタブメニューが表示される。

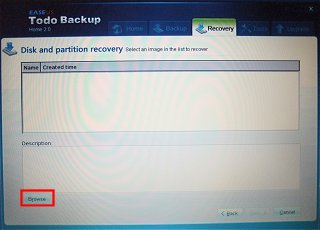

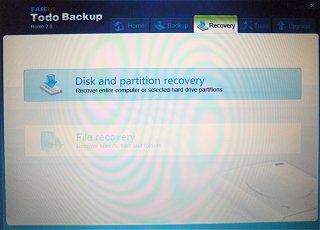

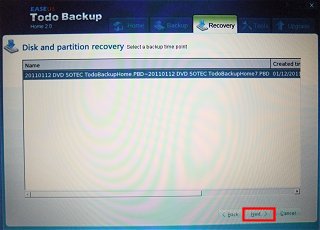

bootable CDにはディスク復元機能しかないので他の機能は選択できないようになっている。Enter。	復元元のイメージファイル選択画面。リスト部に何も表示されていないので下のBrowseをクリック。

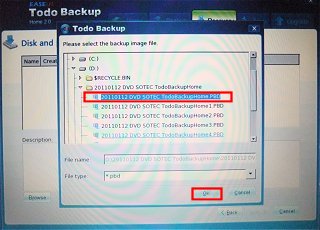

ポップアップが開くので、ツリーから復元元イメージファイルを選択しOK。	復元元イメージファイルを確認しNext。

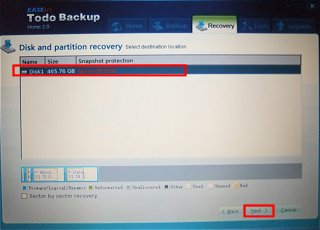

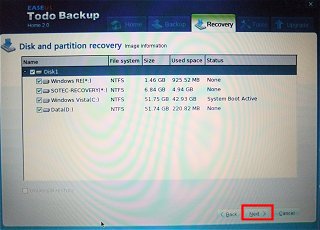

選択したファイルの内容確認。Windows RE（EISA構成）、SOTEC-RICOVERY、Windows Vista(C)、Data(D)の4つの構成になっているのがわかる。OKであればNext。	復元先ディスクの選択。Disk1に復元したいので Disk1 を選択しNext。

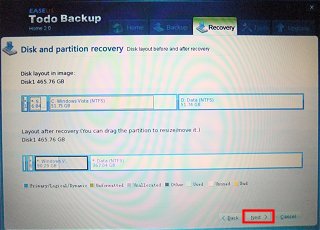

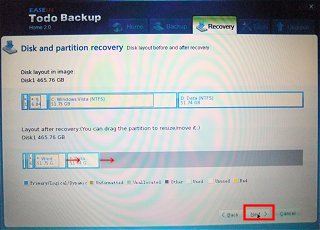

復元元イメージファイルのディスク構成(上)と復旧先ディスクのディスク構成(下)。必要ならマウスドラッグで境界を変更しパーティションの拡張を行いNext。	未割り当て領域をC:52GB→100GB、D:52GB→358GBに拡張した復旧先ディスク構成。OKならNext。

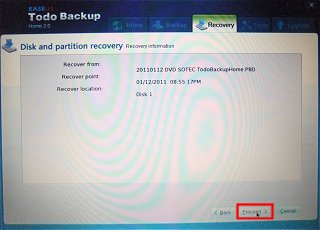

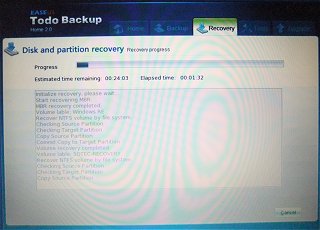

イメージ復元設定の確認画面。今までの設定が表示されるので中身を確認後OKであれば Proceed を押す。	イメージ復元開始。進捗状況がバーに表示され、残り時間も表示される。

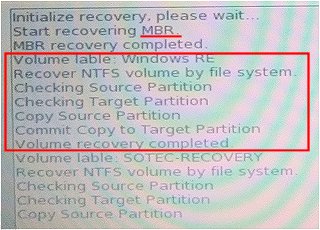

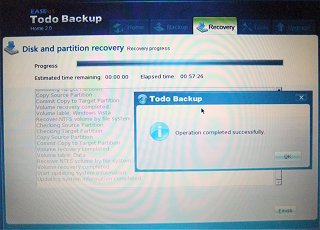

画面拡大。最初にMBRが復元され、順次パーティションが復元されていく。	イメージ復元完了画面。OKを押して終了。先に作った31.7GBのバックアップイメージの復元に57分。

■ 新HDDのパーティション拡張

（１）現HDDのパーティション構成の確認（WD1200BEVS 120GB）

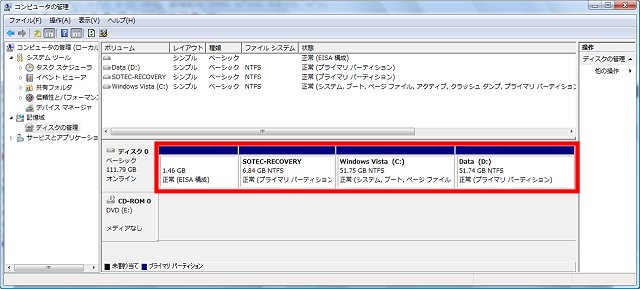

現HDDの内容を把握するため、コントロールパネル → 管理ツール → コンピュータの管理 → ディスクの管理 で現HDDのパーティション構成を確認する。

• EISA構成（1.46GB）：削除してはいけない領域。Windows を修復または再インストールするWindows 回復環境 (Windows RE) で、回復ツール、システムで使う構成情報などを格納した隠しパーティション。いわゆる「工場出荷状態」に戻すために必要な情報が格納されている領域。EISA構成と言っても、PC-AT時代のEISAバスのことではない。
• SOTEC-RICOVERY（6.84GB）：削除してはいけない領域。OSやアプリケーション本体を格納したリカバリー領域。
• Windows Vista(C)（51.75GB）：OSやアプリケーションを格納したシステム領域
• Data(D)（51.74GB）：ユーザ固有のデータを格納したユーザ領域

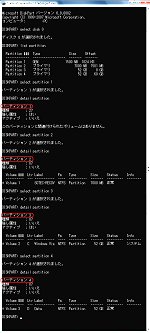

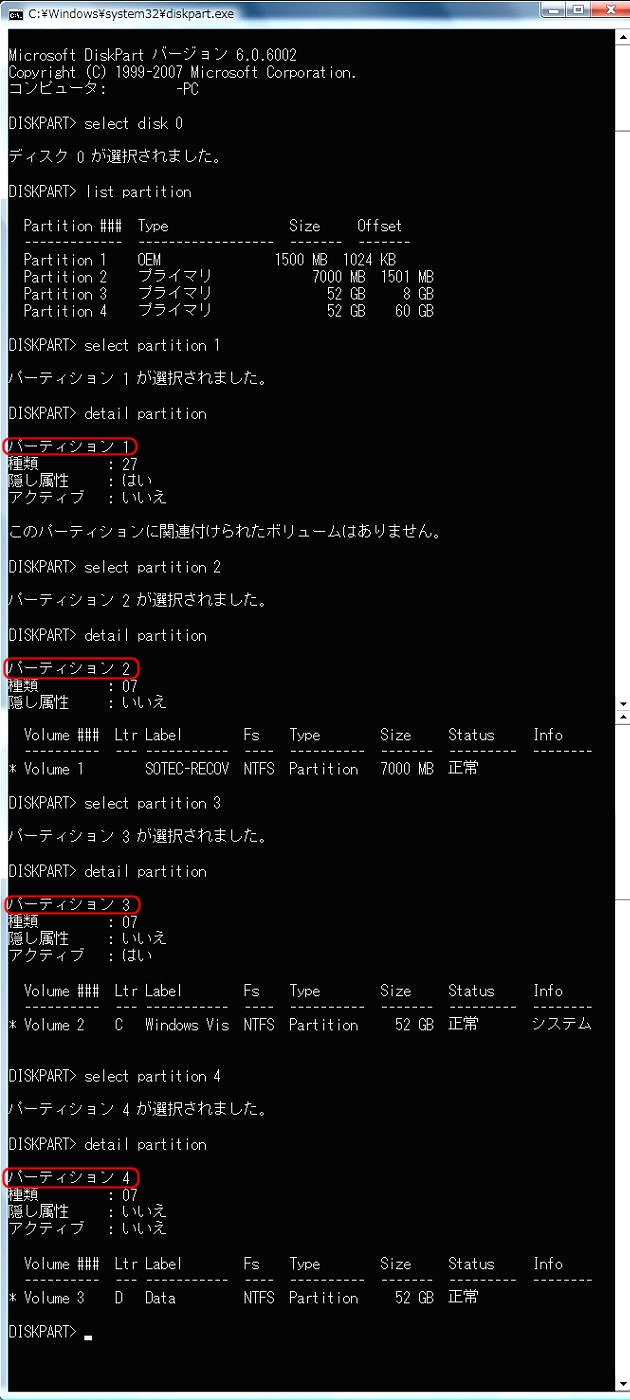

次に、diskpartでこの領域を見てみる。
「ファイル名を指定して実行」から「diskpart」と入力して実行、コマンドプロンプトで、

1. 「select disk 0」と入力してEnter
2. 「list partition」と入力してEnter
3. 「select partition 1」と入力してEnter
4. 「detail partition」と入力して、Partition 1の詳細情報が見れる。

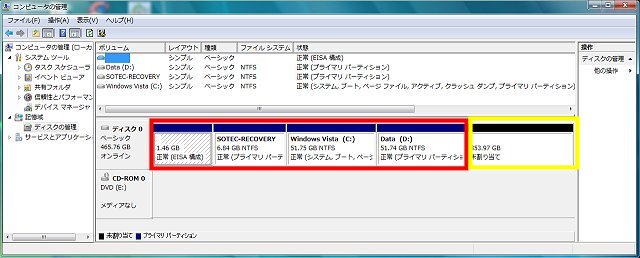

（２）クローンHDD作成直後の新HDDのパーティション構成（HTS725050A9A364 500GB、残り358GBが未割り当て）
EASEUS Disk Copy 2.3でクローンHDDを作成した場合、新HDDのパーティション構成は現HDDと同じになるので、残り353.97GBは未割り当て領域となっている。

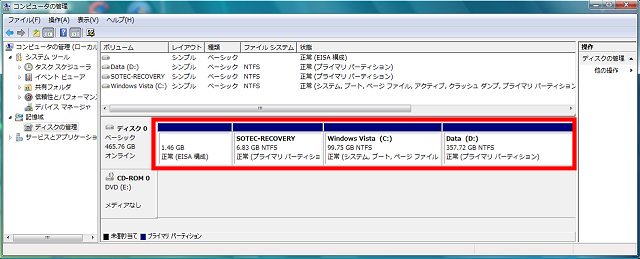

（３）新HDDのパーティション拡張（C：52GB→100GB、D：52GB→358GB）
（３−１）Vistaのディスクの管理を使った新HDDのパーティション拡張
Windows Vistaのディスクの管理には、制約(注)はあるもののパーティションの作成・削除・拡張・圧縮機能があるので、この機能を使って C,D ドライブの拡張を行う。Dドライブのデータ量が膨大で退避・復元が大変な場合やVista以前のOSの場合は、フリーのパーティション操作ソフト EASEUS Partition Master 7.0.1 を使うとよい。

1. Dドライブのデータを外部ドライブに退避する。
2. Dドライブを削除し、Cドライブ以外の残りの領域を未割り当て状態にする。パーティションを削除する方法
3. Cドライブを希望サイズ（52GB→100GB）に拡張する。ドライブの拡張方法
4. 残った未割り当て領域（358GB）を改めてDドライブに割り当てる。パーティションを作成する方法
5. 外部ドライブに退避したDドライブのデータを元に戻す。

（注）パーティションを拡張する場合は、フォーマットされていない領域か、NTFSでフォーマットされている領域のみ拡張できる。また、拡張するパーティションの後方（右側）に未割り当ての空き領域がある必要がある。パーティションの前方（左側）や右側でも隣接していない場所にできた未割り当て領域とは拡張できない。

（３−２）EASEUS Todo Backup Home 2.0 の復元機能を使った新HDDのパーティション拡張
Todo Backup Home で新HDDのバックアップイメージを作成している場合は、イメージ復元時にパーティションのリサイズが可能なので、イメージデータの検証も兼ねてイメージ復元とパーティション拡張を行うとよい。方法は、EASEUS Todo Backup Home 2.0 によるバックアップイメージの復元を参照。

（３−３）パーティション操作ソフト EASEUS Partition Master 7.0.1 を使った新HDDのパーティション拡張
パーティション操作ソフト EASEUS Partition Masterをインストールしている場合は、これを使ってパーティション拡張を行うこともできる。
